ABB E31 412-200 — однофазный многотарифный счётчик электроэнергии производства ABB (Россия). Предназначен для измерения и учёта активной энергии в однофазных сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(80) А. Монтаж на DIN-рейку (5 модулей). Интерфейсы: RS-485 (Modbus RTU), оптопорт, импульсный выход.
Сайт: new.abb.com
Документы:
| Модиф. | Описание | Контроллер |
|---|---|---|
| 412 | RS-485 | УС-RS485 |
| Оптопорт | УС-OptoPort | |
| Импульсный выход | Ватериус |
Параметры: Тариф, Вольт, Токи, Мощности, Частота, cosφ
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485 (Modbus RTU), оптопорт, импульсный выход |
| Межповерочный интервал | 16 лет |
| Монтаж | DIN-рейка, 5 модулей (87×90×65 мм) |
| Производитель | ABB (Россия) |

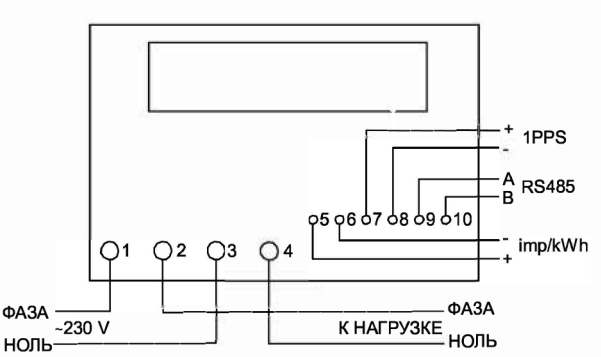

Подключение к сети
Счётчик включается в однофазную сеть 230 В, силовая колодка на 4 контакта:
- Клемма 1 — фаза (вход от сети)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход от сети)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на крышку клеммной колодки.
Как снять показания
Показания ABB E31 отображаются на ЖКИ. Активный тариф Т1–Т4 (если задействованы) обозначен сегментом ЖКИ.
Запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу и передайте в управляющую компанию.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для ABB E31:
- УС-RS485 — подключение по клеммам 9(A), 10(B). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — бесконтактное подключение через магнитную головку к оптопорту на лицевой панели
- Ватериус — подключение к импульсному выходу (клеммы 5, 6)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ❓ ModBus RTU — Не проверен
Скорость: 9600
Адрес: 247 (по умолчанию)
9 — A
10 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ❓ ModBus RTU — Не проверен
Скорость: 9600
Адрес: 247 (по умолчанию)
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 5(+), 6(−)
