КВАНТ ST 2000-12

КВАНТ ST 2000-12 — трёхфазный многофункциональный счётчик электроэнергии производства Завода «Промприбор» (ГК СИКОН, Владимир). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. До 4 тарифов, класс точности 1.0 (прямое включение) или 0.5S (через ТТ), МПИ 16 лет. Протокол СПОДЭС.

Основные характеристики

Тип	Трёхфазный многотарифный
Напряжение	3×230/400 В, 50 Гц
Ток	5(100) А (прямое) / 5(10) А (через ТТ)
Класс точности	1.0/1.0 или 0.5S/1.0
Тарифы	до 4 тарифов
Интерфейсы	RS-485, оптопорт, LoRaWAN, ZigBee, GSM, радио 433/868 МГц, Ethernet
Межповерочный интервал	16 лет
Производитель	Завод «Промприбор» (ГК СИКОН), Владимир

Исполнения корпуса

Подключение к сети

Счётчик подключается к трёхфазной сети 3×230/400 В. Нумерация силовых клемм зависит от исполнения корпуса и от способа включения.

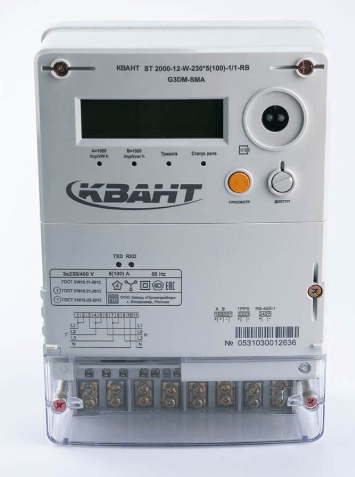

Исполнение W, прямое включение

Колодка на 11 клемм; перемычки между клеммами 1–2, 4–5 и 7–8 расположены на колодке и должны быть замкнуты:

• Клеммы 1 и 2 — фаза L1 от сети, клемма 3 — фаза L1 на нагрузку
• Клеммы 4 и 5 — фаза L2 от сети, клемма 6 — фаза L2 на нагрузку
• Клеммы 7 и 8 — фаза L3 от сети, клемма 9 — фаза L3 на нагрузку
• Клемма 10 — ноль от сети, клемма 11 — ноль на нагрузку

Исполнение W, включение через трансформаторы тока

Та же колодка на 11 клемм:

• Клеммы 1 и 3 — вторичная цепь трансформатора тока фазы L1 (И1 и И2), клемма 2 — цепь напряжения фазы L1
• Клеммы 4 и 6 — трансформатор тока фазы L2 (И1 и И2), клемма 5 — цепь напряжения фазы L2
• Клеммы 7 и 9 — трансформатор тока фазы L3 (И1 и И2), клемма 8 — цепь напряжения фазы L3
• Клеммы 10 и 11 — ноль

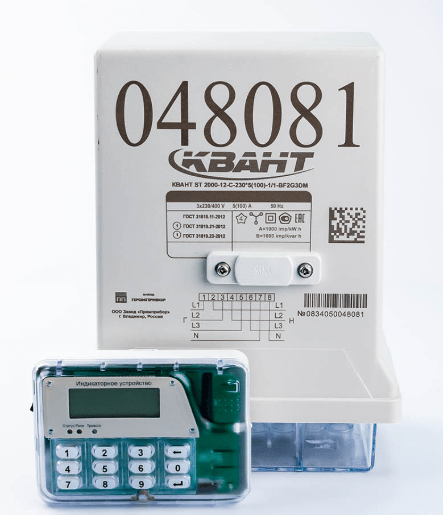

Исполнение C (сплит)

Счётчик прямого включения, колодка на 8 клемм; на схеме они подписаны 1Г, 3Г, 5Г, NГ (от сети) и 2Н, 4Н, 6Н, NН (на нагрузку):

• Клемма 1 — фаза L1 от сети, клемма 2 — фаза L1 на нагрузку
• Клемма 3 — фаза L2 от сети, клемма 4 — фаза L2 на нагрузку
• Клемма 5 — фаза L3 от сети, клемма 6 — фаза L3 на нагрузку
• Клемма 7 — ноль от сети, клемма 8 — ноль на нагрузку

Схема подключения нанесена на внутреннюю сторону клеммной крышки.

Как снять показания

На лицевой панели КВАНТ ST 2000-12 — одна кнопка «Просмотр» (формуляр ВЛСТ). По умолчанию счётчик в автоматическом режиме циклически сам перелистывает кадры на ЖКИ — суммарная энергия, тарифы Т1–Т4, мощность, напряжение, ток, дата и время.

Короткое нажатие «Просмотр» переключает в ручной режим — каждое следующее нажатие листает кадр. При нажатии включается подсветка ЖКИ с задержкой отключения при бездействии.

Активный тариф обозначен сегментом ЖКИ. Для передачи в управляющую компанию запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для КВАНТ ST 2000-12:

• УС-RS485 — для модификаций с RS-485 (суффикс R). Клеммы 24-A, 25-B
• УС-OptoPort — для всех модификаций через оптический порт
• УС-Lora — для модификаций с LoRaWAN (суффикс L2)

Также поддерживаются: КВАНТ ST 1000-9, КВАНТ СТ3, КВАНТ СТ1.

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

Интерфейс ОптоПорт

Частые вопросы

Где кнопка «Ввод»?

У КВАНТ ST 2000-12 кнопки «Ввод» нет — на лицевой панели одна кнопка с надписью «Просмотр». Она же перелистывает все кадры (тарифы, дата, мощность).

Какой контроллер нужен для КВАНТ ST 2000-12?

Зависит от модификации. Если есть суффикс R — подойдёт УС-RS485 (клеммы 24-A, 25-B). Оптопорт есть у всех модификаций — используйте УС-OptoPort. Для модификации L2 — УС-Lora.

Чем отличается ST 2000-12 от КВАНТ СТ3?

ST 2000-12 — старая линейка. КВАНТ СТ3 — новая серия с аналогичными интерфейсами. Оба поддерживают СПОДЭС по RS-485.

Совместим ли КВАНТ ST 2000-12 с Home Assistant?

Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
