Матрица AD13A

Матрица AD13A — трёхфазный многотарифный счётчик электроэнергии прямого включения. Предназначен для измерения и учёта активной и реактивной энергии в сетях 3×230/400 В. Номинальный ток 5(100) А, класс точности 1.0, до 6 тарифов, МПИ 16 лет

Основные характеристики

Тип	Трёхфазный многотарифный
Напряжение	3×230/400 В, 50 Гц
Ток	5(100) А
Класс точности	1.0/1.0 (активная/реактивная)
Тарифы	до 6 тарифов
Интерфейсы	RS-485, оптопорт, PLC, GPRS, WM-Bus
Протокол	СПОДЭС
Межповерочный интервал	16 лет
Производитель	Матрица

Подключение к сети

Счётчик подключается к трёхфазной четырёхпроводной сети 3×230/400 В. Схема зависит от исполнения: AD13A.1, .2, .4 и .5 — прямого включения, AD13A.3 и .6 — через измерительные трансформаторы.

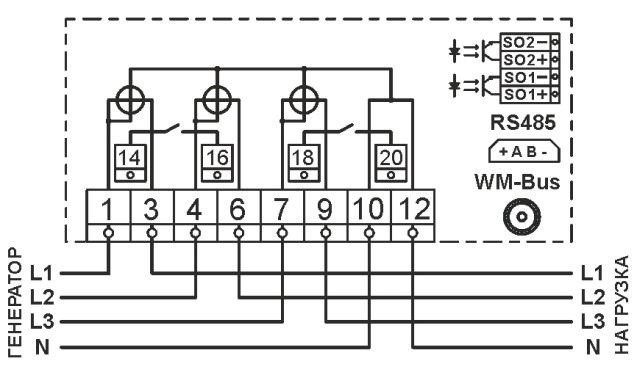

Прямое включение (AD13A.1, AD13A.2)

Колодка на 8 силовых клемм — номеров 2, 5, 8 и 11 в ней нет:

• Клемма 1 — фаза L1 от сети, клемма 3 — фаза L1 на нагрузку
• Клемма 4 — фаза L2 от сети, клемма 6 — фаза L2 на нагрузку
• Клемма 7 — фаза L3 от сети, клемма 9 — фаза L3 на нагрузку
• Клемма 10 — ноль от сети, клемма 12 — ноль на нагрузку

Трансформаторное включение (AD13A.3)

Колодка на 10 клемм: токовые цепи приходят с вторичных обмоток трансформаторов тока, цепи напряжения — отдельными проводами с фаз.

• Клеммы 1 и 3 — трансформатор тока фазы L1, клемма 2 — напряжение L1
• Клеммы 4 и 6 — трансформатор тока фазы L2, клемма 5 — напряжение L2
• Клеммы 7 и 9 — трансформатор тока фазы L3, клемма 8 — напряжение L3
• Клемма 10 — нейтраль

Схема подключения нанесена на внутреннюю сторону клеммной крышки — по ней сверяйте исполнения AD13A.4, AD13A.5 и AD13A.6.

Как снять показания

На лицевой панели счётчика Матрица AD13A расположена одна кнопка управления. Она служит для переключения режимов отображения информации и пролистывания экранов дисплея. В зависимости от исполнения, кнопка может быть запломбирована, поэтому её нажатие должно быть аккуратным.

По умолчанию счётчик работает в автоматическом режиме: дисплей самостоятельно циклически обновляет информацию, показывая суммарную энергию, данные по тарифам Т1–Т4 (при наличии), напряжение, ток и текущую дату с временем. Для просмотра конкретных параметров или переключения между тарифами нажмите кнопку один раз — счётчик перейдёт в ручной режим и отобразит следующий экран.

Активный тариф обозначен соответствующим сегментом на ЖКИ. Для передачи показаний в управляющую компанию запишите целые значения кВт·ч (цифры до запятой) для каждого действующего тарифа. Дробную часть (после запятой) учитывать не нужно.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для Матрица AD13A:

• УС-RS485 — для модификаций с интерфейсом RS-485. Подключение по клеммам A-A, B-B. Считывает тарифы, напряжение, ток, мощность
• УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Также поддерживаются: Матрица NP73E, Матрица AD11B.

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

Интерфейс ОптоПорт

Частые вопросы

Какой контроллер нужен для Матрица AD13A?

Зависит от модификации: для исполнений с RS-485 подойдёт УС-RS485, для модификаций с оптическим портом — УС-OptoPort.

Как узнать адрес счётчика для настройки УС?

Адрес Матрица AD13A по протоколу СПОДЭС настраивается через программу конфигурирования. Попробуйте автоопределение в веб-интерфейсе контроллера УС-RS485.

Совместим ли Матрица AD13A с Home Assistant?

Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
