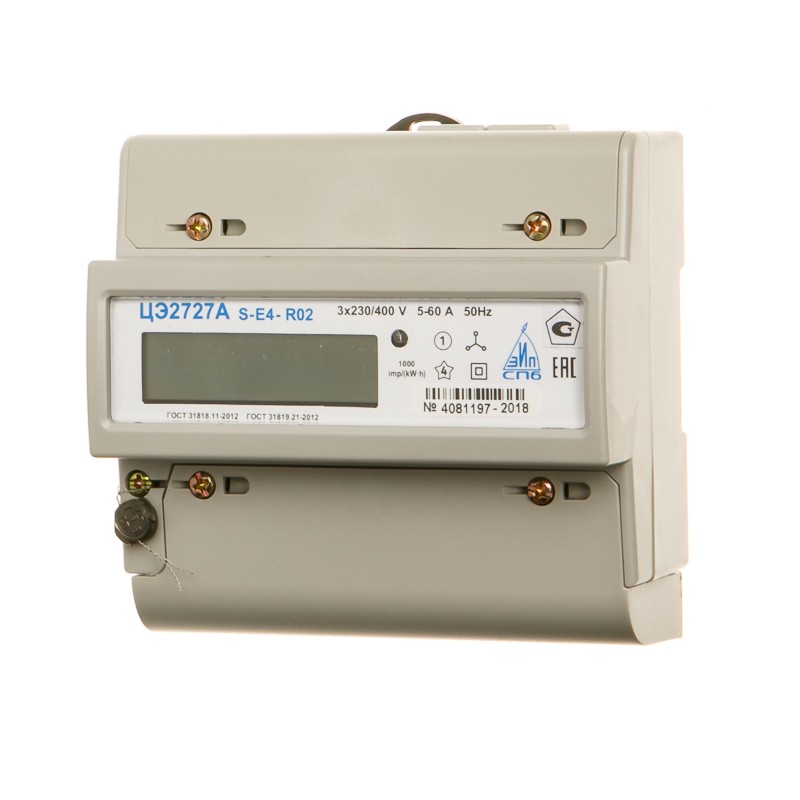

СПБ-ЗИП ЦЭ2727А — трёхфазный многотарифный счётчик электроэнергии производства ООО «СПБ ЗИП» (Петербургский завод измерительных приборов, г. Санкт-Петербург). Предназначен для учёта активной энергии в сетях 3×220/380 В или 3×230/400 В. До 4 тарифов, класс точности 1, номинальный ток 5(10) / 5(50) / 5(60) / 10(100) А (зависит от исполнения). МПИ 16 лет. Выпускается в двух корпусах — B04 и R02.
Исполнение
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×220/380 В или 3×230/400 В, 50 Гц |
| Ток | 5(10) А, 5(50) А, 5(60) А, 10(100) А (зависит от исполнения) |
| Класс точности | 1 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, LoRaWAN (опционально) |
| Межповерочный интервал | 16 лет |
| Температура | −40…+70 °C |
| Степень защиты | IP51 |
| Масса | не более 2,0 кг |
| Производитель | ООО «СПБ ЗИП», г. Санкт-Петербург |
Подключение к сети
ЦЭ2727А подключается к трёхфазной четырёхпроводной сети 3×220/380 В или 3×230/400 В. Нумерация клемм зависит от корпуса счётчика и от способа включения.

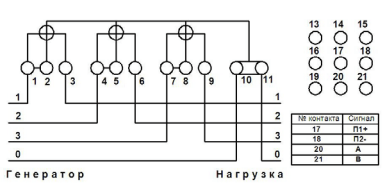

Корпус B04, непосредственное включение
Колодка на 11 контактов; клеммы 2, 5 и 8 — цепи напряжения, они соединены перемычками с клеммами 1, 4 и 7:
- Клемма 1 — фаза A (вход от сети), клемма 3 — фаза A (выход на нагрузку)
- Клемма 4 — фаза B (вход от сети), клемма 6 — фаза B (выход на нагрузку)
- Клемма 7 — фаза C (вход от сети), клемма 9 — фаза C (выход на нагрузку)
- Клемма 10 — нейтраль (вход от сети), клемма 11 — нейтраль (выход на нагрузку)

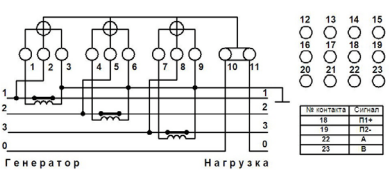

Корпус B04, трансформаторное включение
Нумерация та же, но в пары 1—3, 4—6 и 7—9 заводятся вторичные цепи трансформаторов тока фаз A, B и C, а клеммы 2, 5 и 8 — цепи напряжения соответствующих фаз. Нейтраль по-прежнему на клеммах 10 (от сети) и 11 (на нагрузку).
Корпус R02 (на DIN-рейку)
Колодка на 8 силовых клемм, чётные — выход на нагрузку:
- Клемма 1 — фаза A (вход от сети), клемма 2 — фаза A (выход на нагрузку)
- Клемма 3 — фаза B (вход от сети), клемма 4 — фаза B (выход на нагрузку)
- Клемма 5 — фаза C (вход от сети), клемма 6 — фаза C (выход на нагрузку)
- Клемма 7 — нейтраль (вход от сети), клемма 8 — нейтраль (выход на нагрузку)
Схема подключения нанесена на щиток счётчика (корпус B04) или на кожух (корпус R02).
Как снять показания
Показания СПБ-ЗИП ЦЭ2727А отображаются на ЖКИ. Активный тариф Т1–Т4 (если задействованы) обозначен сегментом ЖКИ.
Запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу и передайте в управляющую компанию.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для ЦЭ2727А:
- УС-RS485 — для модификации E4 с интерфейсом RS-485
- УС-OptoPort — оптический порт есть во всех модификациях. Бесконтактное подключение через магнитную головку
- УС-Lora — для модификации с модулем LoRaWAN
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Также поддерживаются: ЦЭ2726А, Вектор-100, Вектор-101, Вектор-300.
Купить контроллер: УС-RS485
Интерфейс RS-485
Корпус B04
Выход 20 — A
Выход 21 — B
Выход 22 — A
Выход 23 — B
Корпус R02
Выход 10 — A
Выход 9 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ce2727a — ❗ Не реализован
Скорость: 9600
Адрес: серийный номер счётчика
Пароль: 111111
Расположение: на лицевой панели
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Vega-CE2727A.json — ⏳ Не проверен
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика
Частые вопросы
Какой контроллер нужен для ЦЭ2727А?
Для модификации E4 с интерфейсом RS-485 — УС-RS485 (протокол ce2727a проверен на стенде). Оптический порт есть во всех модификациях — для него УС-OptoPort (в разработке). Для модификации с модулем LoRaWAN — УС-Lora.
Как узнать адрес счётчика для настройки УС?
Адрес RS-485 совпадает с серийным номером счётчика (указан на корпусе и в паспорте). Скорость обмена — 9600 бод. Пароль для доступа к данным по умолчанию — 111111.
Чем ЦЭ2727А отличается от ЦЭ2726А и Вектор-100?
Все три счётчика производит АО «СПБ ЗИП» и используют общий протокол передачи данных. ЦЭ2726А — однофазный многотарифный, Вектор-100 — однофазный, ЦЭ2727А — трёхфазный многотарифный. Корпуса B04 и R02 у ЦЭ2727А отличаются расположением клемм RS-485.
Совместим ли ЦЭ2727А с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT, Home Assistant подхватывает показания автоматически через интеграцию.
